选金浮选机

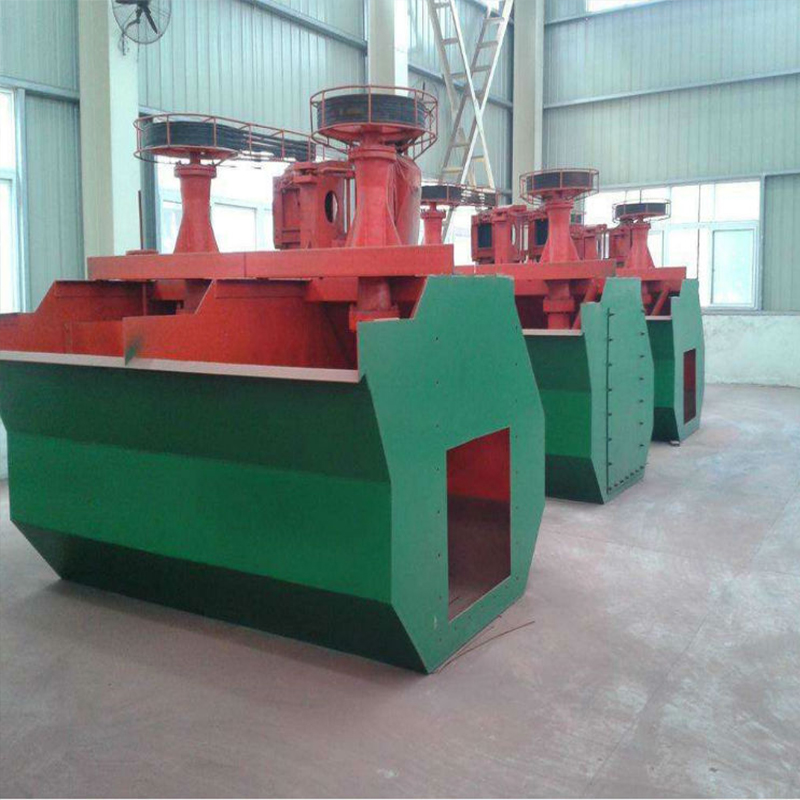

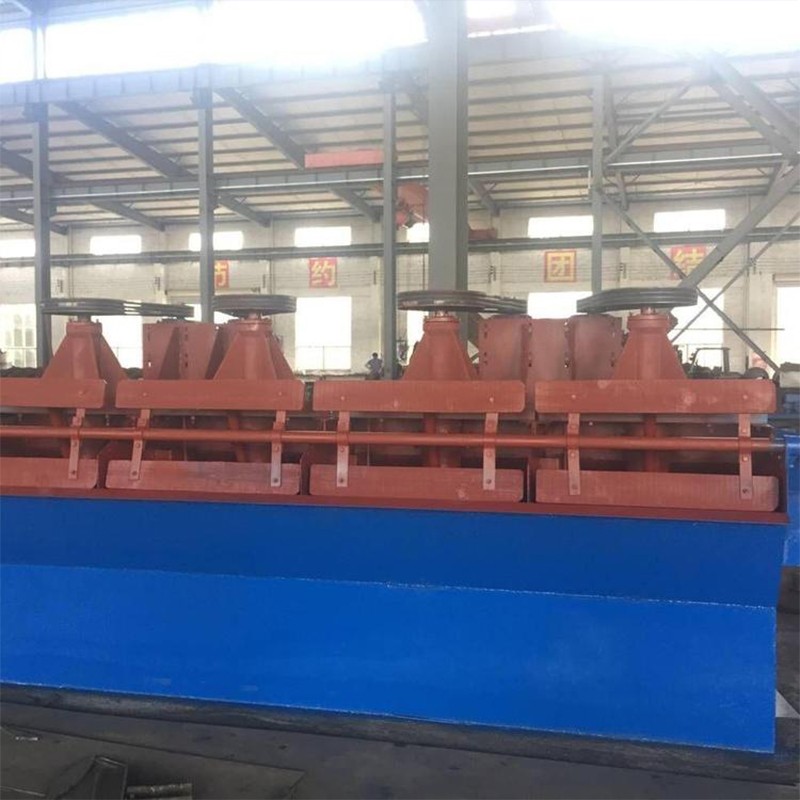

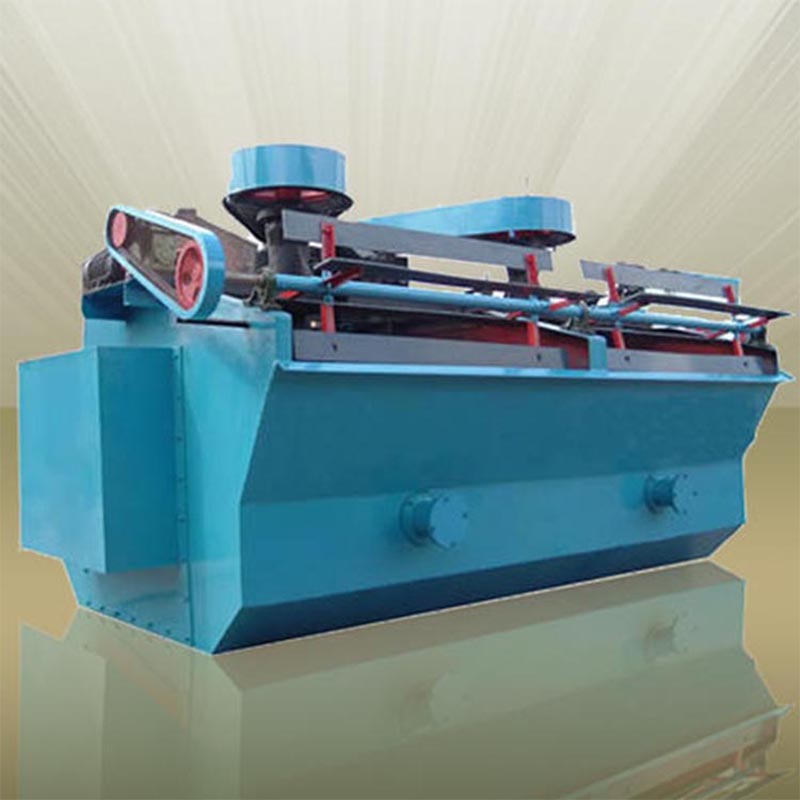

GF型浮选机
该浮选机适用于有色、黑色、贵金属和非金属矿物的选别，主要适用于中、小型企业，所处理的物料粒度范围为0.074mm占45%~98%，矿浆浓度<45%。
适用范围 : 中、小型企业浮选作业
适用物料 : 适用于有色、黑色、贵金属和非金属矿物的选别
生产能力 : 0.1-20.0 m³/min

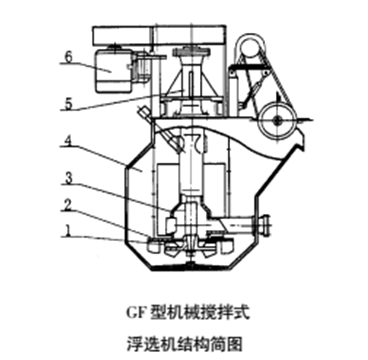

品结构
1-叶轮、2-盖板、3-中心筒、4-槽体、5-轴承体、6-电动机
产品工作原理
GF型浮选机当叶轮旋转时，叶轮上叶片中心区形成负压，在此负压作用下，抽吸空气、给矿及泡沫中矿．空气和矿浆同时进人上叶片间，与此同时下叶片从槽底抽吸矿浆进入下叶片间。在叶轮叶片中部上下两股矿浆流合并，继续向叶轮周边运动，矿浆一空气混合物离开叶轮后流经盖板，并由盖板的折角叶片稳流和定向后进人槽内主体矿浆中。矿化气泡上升到表面形成泡沫层，槽内矿浆一部分返回叶轮下叶片进行再循环，另一部分进人下一槽进行再选别或排走。
产品优势
1）自吸空气，自吸空气量可达1.2㎥/㎡·min;
2）自吸矿浆，能从机外自吸给矿和泡沫中矿，浮选机作业间可平面配置；
3）槽内矿浆循环好，液面平稳，槽内矿浆无旋转现象，无翻花；
4）分选效率高，提高粗粒和细粒矿物的回收率；
5）功率低，比同规格的同类浮选机节省功耗15%~20%，同时又能吸入足量的空气和矿浆；
6）易损件寿命长，特别是叶轮、定子的寿命比同类浮选机延长一倍以上。
产品参数
GF型浮选机技术性能 | |||||||
型号规格 | 容积(m3) | 槽体尺寸 | 电机功率(kw) | 生产能力(m3/min) | 吸气量(m3/m2.min) | 刮板电机功率(kw) | 重量(kg) |
长×宽×高(m×m×m) | |||||||
GF-0.35 | 0.35 | 0.7×0.7×0.73 | 1.5 | 0.1-0.2 | 1.2 | 0.75 | 470 |
GF-0.7 | 0.7 | 0.9×0.9×0.9 | 3 | 0.1-0.4 | 1.2 | 1.1 | 932 |
GF-1.1 | 1.1 | 1.1×1.1×1.0 | 5 | 0.2-0.5 | 1.2 | 1.1 | 1370 |
GF-2 | 2 | 1.40×1.40×1.15 | 7.5 | 0.3-1.0 | 1.2 | 1.5 | 1750 |
GF-3 | 3 | 1.50×1.85×1.20 | 11 | 0.5-1.5 | 1.2 | 1.5 | 2230 |
GF-4 | 4 | 1.60×2.15×1.25 | 15 | 0.5-2.0 | 1.2 | 1.5 | 2585 |
GF-6 | 6 | 2.0×2.5×1.3 | 22 | 1.0-3.0 | 1.2 | 1.5 | 3300 |
GF-8 | 8 | 2.2×2.9×1.4 | 30 | 1.0-4.0 | 1.2 | 1.5 | 4130 |
GF-10 | 10 | 2.2×2.9×1.7 | 30 | 2.0-6.0 | 1.2 | 1.5 | 4500 |
GF-16 | 16 | 2.85×3.80×1.70 | 45 | 3.0-8.0 | 1.2 | 2.2 | 8320 |
GF-20 | 20 | 2.85×3.80×2.00 | 45 | 4.0-10.0 | 1.2 | 2.2 | 8670 |
GF-24 | 24 | 3.15×4.15×2.00 | 55 | 5.0-12.0 | 1.2 | 2.2 | 8970 |
GF-28 | 28 | 3.15×4.15×2.30 | 55 | 5.0-14.0 | 1.2 | 2.2 | 9480 |
GF-42 | 42 | 3.60×4.80×2.65 | 75 | 8.0-20.0 | 1.2 | 3 | 19400 |
