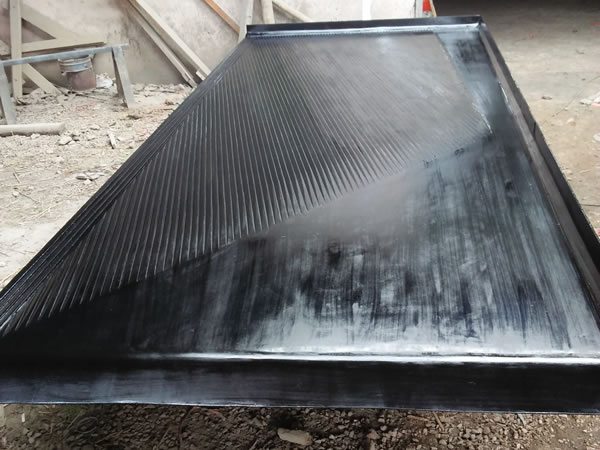

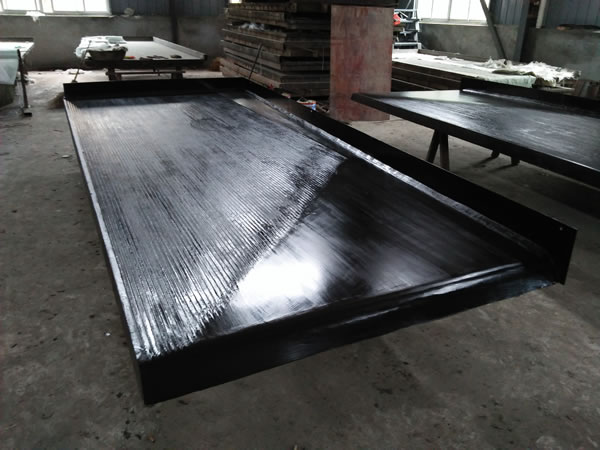

摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成，摇床床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下 运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动，是用于选别细粒物料的重力选矿设备。

   摇床主要用途

　　选矿设备厂家中焦矿机生产的摇床是用于选别细粒物料的重力选矿设备，广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。我厂生产摇床历史悠久，并不断开发创新，从最初的直条床面摇床基础上发展到单曲波床面摇床(上世纪70年代);到双曲波床面摇床(上世纪90年代)，使摇床的处理量、回收率和富集比都有大幅度的提高。

　　国内主要产地在江西石城，上世纪70年代开始江西石城开始生产摇床，现在已经成为全球摇床的主要生产地。

摇床工作原理

　　摇床分选是在床面和横向水流的共同作用下实现的，床面上床条或刻槽是纵向的，与水流方向近于垂直，水流横向流过时在沟槽内形成涡流，涡流和床面摇动的共同作用可使矿砂层松散并按密度分层，重矿物转向下层，轻矿物转向上层，称此过程为“析离分层”，上层轻矿粒受到水流较大冲力，而下层重矿粒则受较小冲力，因此轻矿粒在床面上横向运动速度大于重矿粒在床面上的横向运动速度。

摇床优点

　　1，富矿比比其他选矿方法都高。

　　2，一次选别就可获得精矿和尾矿

　　3，矿石在床面为扇形分离，利用观察和调节。

　　4，产品可根据需要用分离板分开后分别接取，可得多种产品。

　　5，不消耗药剂，耗电少。
